Rezervor WC încastrat pentru zidărie cu acționare de sus sau din față

AM119/850 Renovmodul

Detalii produs

Detalii produs

Specificatii tehnice

Racordare din spate sau de sus prin găurile de montaj	G1/2 "
Presiune apă suportată	0,05 – 1,6 MPa
Presiune apă recomandată	0,3 – 0,5 MPa
Clătire mare	6 – 9 l
Clătire mică	2,5 – 3,5 l
Setare implicită pentru clătire mare	6 l
Setare implicită pentru clătire mică	3 l
Rezervă pentru clătire igienică	3 l
Volumul de apă în cisterne	9 l
Test de sarcină	400 kg

Aplicabilitate

Pentru vas wc suspendat
Pentru zidirea pe perete portant
Potrivit pentru renovări
Pentru instalarea vaselor de wc suspendate cu prinderea de 180 mm sau 230 mm

Caracteristici

Recipient pentru pastile curățare inclus
Suportul glisant pentru conectorul de evacuare poate fi setat la opt poziții între 0–93 mm
Supapă în unghi cu capacitatea de a se conecta la sistemul de conducte Mepla
Această soluție tehnică permite fixarea pe o suprafață imperfectă a peretelui,cu o diferența de planeitate acceptată în intervalul de 50 mm
Suport galvanizat cu patru balamale pentru instalare ușoara
Construcția izolației de polistiren simplifică procesul de instalare, previne formarea condensului pe suprafața rezervorului și amortizează vibrațiile din rezervor împiedicând propagarea lor în structura clădirii
Partea de polistiren detașabilă permite accesul facil în timpul instalării
Dotat cu un racord de 1/2 pentru conectarea la bideu
Acționare dublă, reglabilă independent cu rezervă de apă igienică
Posibilitatea de spălare la distanță încorporată
Posibilitate de montare in fata peretelui
Compatibil cu toate clapetele de acționare ALCA, cu excepția clapetelor de acționare cu senzor, STRIPE și NIGHT LIGHT
Rezervorul este turnat dintr-o singură bucată (fără îmbinări), asigurând 100% etanșeitate
Alimentarea cu apă din spate / de sus / de la stânga / dreapta
Întreținere simplă fără scule
Capacul de deschidere de serviciu simplifică asamblarea și împiedică pătrunderea umezelii și a impurităților

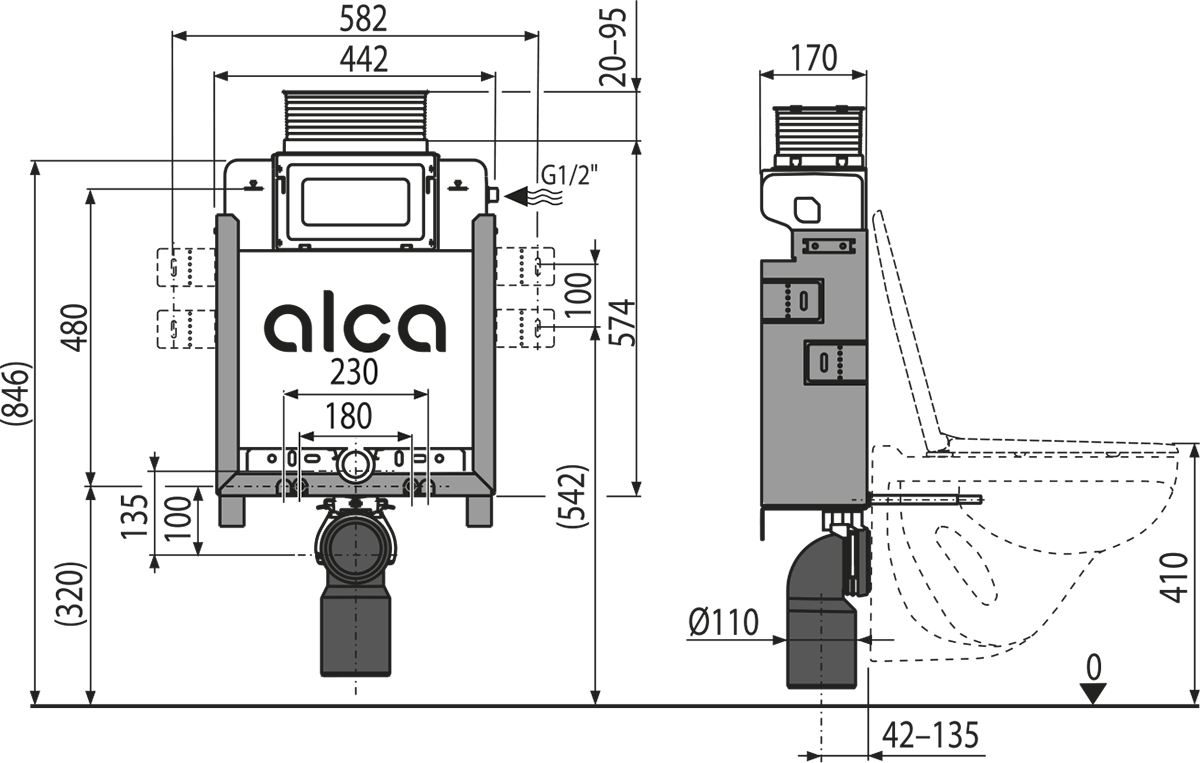

Înălțime de instalare 862 mm
Adâncime de instalare reglabilă 20–95 mm
Adâncime de instalare 170 mm
Material suport de susținere: metal galvanizat

Norme

EN 14124, EN 14055

Informații logistice

Cantitate (pachet)	1 buc
Cantitate (palet)	16 buc
Dimensiuni (buc)	1040×465×180 mm
Dimensiuni (pachet)	1200×800×460 mm
Greutate (buc)	10,5605 kg
Greutate (pachet)	10,5605 kg
Greutate (palet)	188,968 kg

Domeniul de aplicare al aprovizionării

Rezervor cu mecanism de alimentare și de clătire
Cadru galvanizat, inclusiv suportul de montaj
Filet 1/2" pentru racordarea la apa cu robinet colțar integrat Alca 1/2"–3/8"
Set de fixare: șurub Ø8×60 – 4 buc, diblu Ø12 – 4 buc, șurub combinat M10 – 2 buc
Pachet pentru fixarea vas WC: tijă filetată M12 – 2 buc, șaibe – 4 buc, capac – 2 buc, piulițe – 2 buc, protector fir – 2 buc
Cot pentru conectarea la scurgere HT 90/110 din polietilenă, PE-HD
Garnitură de alimentare + garnitură etanșare
Garnitură de scurgere + fiting + garnitură pentru fiting
Set de capace pentru mascarea/protejarea găurilor de conectare folosite în timpul instalării
Capacul care protejează gura de acces pentru montaj este ajustabil
Set pentru introducerea tabletelor de toaletă

Piese de schimb

M0005-ND	Water supply ring A100
M0017C-ND	Inlet fill valve bracket
M0021-ND	Inlet sealing (WC systems)
M0023-ND	Rubber pipe sealing 45×58×25 (WC systems)
M0026-ND	Waste sealing (WC systems)
M0028-ND	Coupler sealing (WC systems)
M0043B-ND	Inner board for WC systems
M0046-ND	Console pipe
M0080-ND	Sleeve cover for WC systems
M0243-ND	Nut for angle valve bracket
M903-ND	Threaded rods + accessories
M955-ND	Set for changing mechanism screwes AM
M956-ND	Sliding waste pipe holder for WC systems
M959-ND	Set for exchange of inlet fill valve
MN0091-ND	Frame sleeve for WC systems
MN0092C-ND	Frame for WC system sleeve
MN0115-ND	Pipe with O-ring for WC systems
MN0536-ND	Service opening cover for AM118, AM119
MN0537A-ND	AM118, AM119 – mechanism
P165-ND	Angle valve with bracket and nut
P211-ND	Shut valve Schell replacement kit

Descarcă

Instrucţiuni de instalare și multe altele

Nume de fișier	Mărimea	Acțiune
AM119/850 Renovmodul - Desen CAD.dwg	540.13 kB	Descarca
AM119/850 Renovmodul - Desen CAD.dxf	1.47 MB	Descarca
AM119/850 Renovmodul - Instrucţiuni de instalare.pdf	2.63 MB	Descarca
AM119/850 Renovmodul - Declaraţie privind proprietăţile.pdf	217.29 kB	Descarca
AM119/850 Renovmodul - Certificat.pdf	283.77 kB	Descarca
AM119/850 Renovmodul - Instrucţiuni de instalare.pdf	4.15 MB	Descarca
