Rezervor WC încastrat Ecology pentru montare în zidărie

AM115/1000E Renovmodul

Detalii produs

Racordare din spate sau de sus prin găurile de montaj	G1/2 "
Presiune apă suportată	0,05 – 1,6 MPa
Presiune apă recomandată	0,3 – 0,5 MPa
Clătire mare	3,5 – 6 l
Clătire mică	2 – 4 l
Setare implicită pentru clătire mare	4 l
Setare implicită pentru clătire mică	2 l
Rezervă pentru clătire igienică	2 l
Volumul de apă în cisterne	6 l
Test de sarcină	400 kg

Recipient pentru pastile curățare inclus
Suportul glisant pentru conectorul de evacuare poate fi setat la opt poziții între 0–93 mm
Supapă în unghi cu capacitatea de a se conecta la sistemul de conducte Mepla
Această soluție tehnică permite fixarea pe o suprafață imperfectă a peretelui,cu o diferența de planeitate acceptată în intervalul de 50 mm
Suport galvanizat cu patru balamale pentru instalare ușoara
Construcția izolației de polistiren simplifică procesul de instalare, previne formarea condensului pe suprafața rezervorului și amortizează vibrațiile din rezervor împiedicând propagarea lor în structura clădirii
Partea de polistiren detașabilă permite accesul facil în timpul instalării
Dotat cu un racord de 1/2 pentru conectarea la bideu
Acționare dublă, reglabilă independent cu rezervă de apă igienică
Sistem de economisire a apei – 2 l clătire mică, 4 l clătire mare
Potrivit pentru montaj în cazul acționarii programate sau cu senzor
Compatibile cu toate clapetele de acționare ALCA
Rezervorul este turnat dintr-o singură bucată (fără îmbinări), asigurând 100% etanșeitate
Alimentarea cu apă din spate / de sus / de la stânga / dreapta
Întreținere simplă fără scule
Capacul de deschidere de serviciu simplifică asamblarea și împiedică pătrunderea umezelii și a impurităților

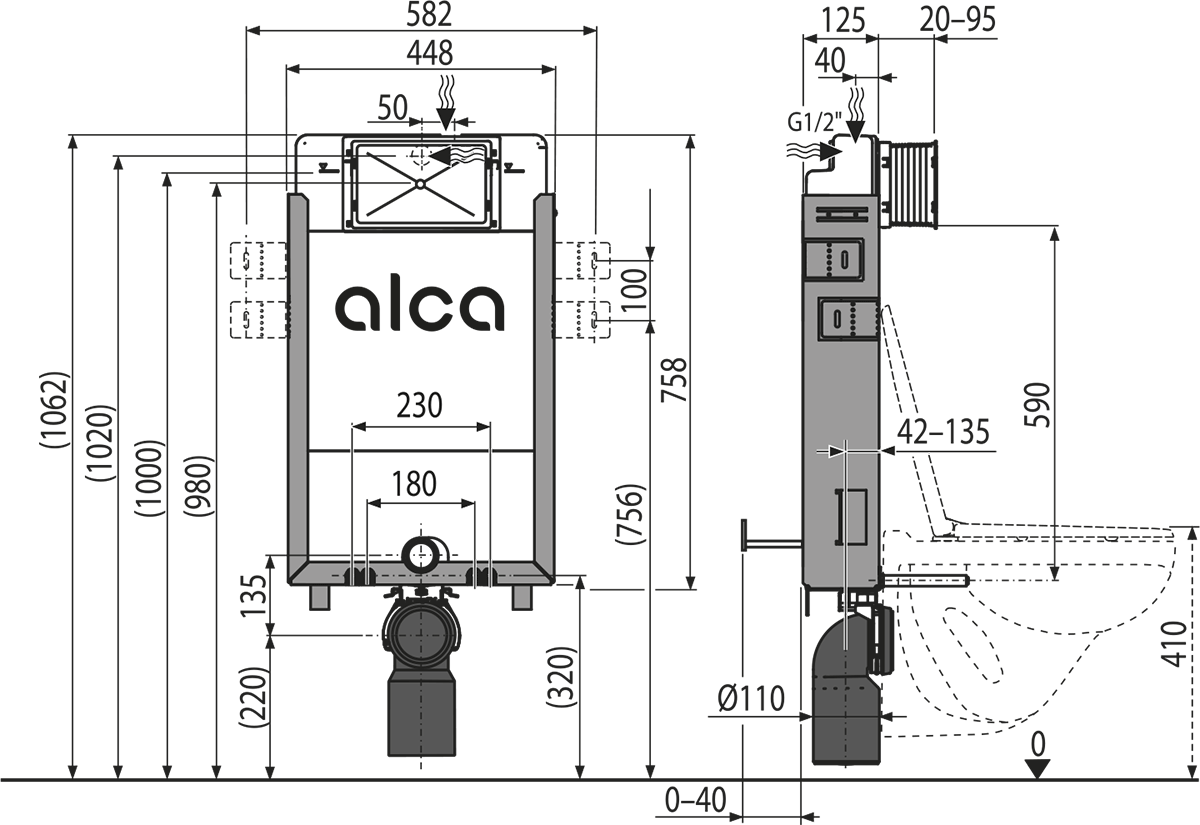

Înălțime de montaj 1062 mm
Adâncime de instalare reglabilă 20–95 mm
Adâncime de instalare 125 mm
Materialul structurii portante: metal galvanizat

Rezervor cu mecanism de alimentare și de clătire
Cadru galvanizat, inclusiv suportul de montaj
Filet 1/2" pentru racordarea la apa cu robinet colțar integrat Alca 1/2"–3/8"
Set de fixare: șurub Ø8×60 – 4 buc, dibluri Ø12 – 4 buc
Pachet pentru fixarea vas WC: tijă filetată M12 – 2 buc, șaibe – 4 buc, capac – 2 buc, piulițe – 2 buc, protector fir – 2 buc
Cot pentru conectarea la scurgere HT 90/110 din polietilenă, PE-HD
Garnitură de alimentare + garnitură etanșare
Garnitură de scurgere + fiting + garnitură pentru fiting
Set de capace pentru mascarea/protejarea găurilor de conectare folosite în timpul instalării
Capacul care protejează gura de acces pentru montaj este ajustabil
Set pentru introducerea tabletelor de toaletă

M0005-ND	Water supply ring A100
M0017C-ND	Inlet fill valve bracket
M0021-ND	Inlet sealing (WC systems)
M0023-ND	Wrapping seal 45×58×25 (WC systems)
M0026-ND	Waste sealing (WC systems)
M0028-ND	Coupler sealing (WC systems)
M0046-ND	Console pipe
M0080-ND	Sleeve cover for WC systems
M0243-ND	Nut for angle valve bracket
M903-ND	Threaded rods + accessories
M954-ND	Mechanism complete for WC systems
M956-ND	Sliding waste pipe holder for WC systems
M959-ND	Set for exchange of inlet fill valve
MN0091-ND	Frame sleeve for WC systems
MN0092C-ND	Frame for WC system sleeve
MN0115-ND	Pipe with O-ring for WC systems
MN0867-ND	Inner plate for WC tablet dispenser
P176-ND	Tablet ejector and insert - set

Nume de fișier	Mărimea	Acțiune
AM115/1000E Renovmodul - Desen CAD.dwg	921.2 kB	Descarca
AM115/1000E Renovmodul - Desen CAD.dxf	2.6 MB	Descarca
AM115/1000E Renovmodul - Instrucţiuni de instalare.pdf	10.26 MB	Descarca
AM115/1000E Renovmodul - Declaraţie privind proprietăţile.pdf	151.67 kB	Descarca
AM115/1000E Renovmodul - Certificat.pdf	731.08 kB	Descarca
AM115/1000E Renovmodul - Instrucţiuni de instalare.pdf	4.15 MB	Descarca
